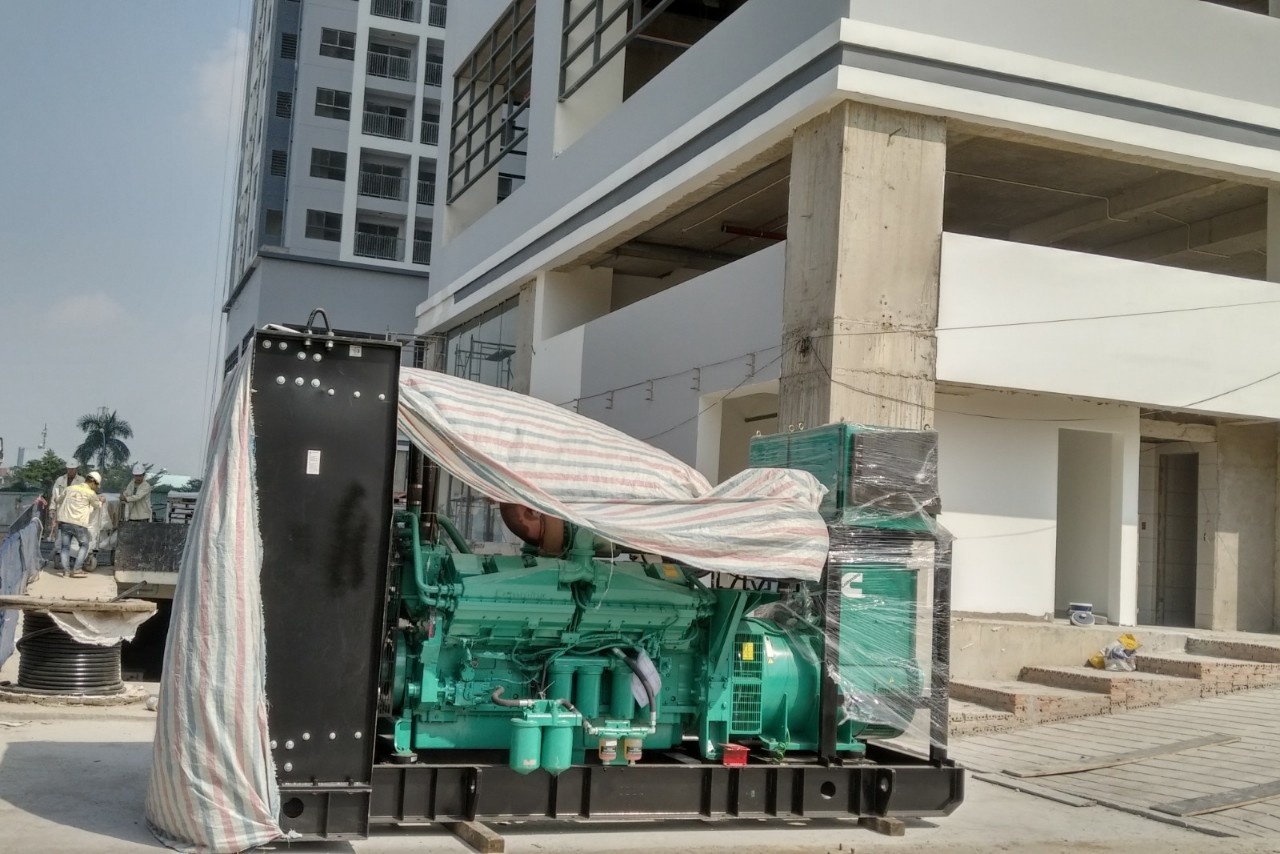

Máy phát điện Cummins 750kVA

Nhãn hiệu tổ máy

Xuất xứ

China – Trung Quốc

Năm sản xuất

2020

Tình trạng

Mới 100%, đã được nhiệt đới hóa để hoạt động trong điều kiện khí hậu Việt Nam

Tiêu chuẩn chất lượng chế tạo

BS4999, BS5000, BS5514, IEC 34, ISO 3046, ISO8528, DIN6271, VDE

Tiêu chuẩn quản lý chất lượng

ISO 9001:2000

Công suất liên tục

Công suất dự phòng

750 kVA / 600 kW

825 kVA / 660 kW

Điện áp ngõ ra danh định

380/220 VAC

Số pha dòng điện ngõ ra

3 pha – 4 dây

Tần số

50 Hz

Hệ thống chống rung

Có hệ thống chống rung bằng đệm cao su

Đặc tính quá độ

Phục hồi sau ≤ 5 giây

Điều chỉnh công suất khi tải thay đổi

Tự động điều chỉnh

Thời gian đạt công suất tối đa

< 60 giây

Nhiệt độ môi trường hoạt động

Tổ máy đảm bảo đặc tính kỹ thuật, chức năng vận hành tốt trong điều kiện môi trường khí hậu nhiệt đới, nhiệt độ môi trường đến 40^oC (104⁰F), độ ẩm tối đa 95%

Khung bệ máy

Được xử lý bề mặt bằng hóa chất để tránh oxy hóa và được sơn tĩnh điện

Nhiên liệu sử dụng

Dầu diesel thông dụng

Suất tiêu hao nhiên liệu tại 100% tải

Catalog

Trọng lượng máy trần

Catalog

Kích thước máy trần (DxRxC)

Catalog

ĐỘNG CƠ DIESEL

·        Nhãn hiệu

CUMMINS POWER TECHNOLOGY

·        Model

KTA38-G2

·        Tình trạng

Mới 100%

·        Loại động cơ

Diesel 4 thì, loại chuyên dụng cho máy phát điện

·        Hệ thống nạp gió

Tăng áp bằng Turbo (Turbocharge), có làm mát gió

·        Số xi lanh / Bố trí

06 xi-lanh / thằng hàng

·        Tốc độ quay

1500 vòng/phút

·        Công suất liên tục

86 kW

·        Tiêu chuẩn quản lý chất lượng

ISO 9001

·        Cơ cấu truyền động

Trực tiếp, sử dụng khớp nối đồng trục

·        Cơ cấu điều tốc

Điện tử

·        Hệ thống đốt

Loại phun nhiên liệu trực tiếp

·        Hệ thống khởi động

Đề điện DC 12V, sử dụng ắc-qui chì

·        Dung lượng bình ắc-qui

Đảm bảo > 6 lần đề

·        Nhiệt độ khởi động thấp nhất

< 10⁰

·        Bộ nạp bình ắc-qui

Bằng Dynamo sạc nguyên thủy theo máy

·        Hệ thống phun nhiên liệu

Phun cao áp có kiểm soát

·        Nhiên liệu sử dụng

Dầu diesel thông dụng

·        Dầu bôi trơn

Loại thông thường trên thị trường

·        Lọc nhiên liệu

Sử dụng bộ lọc có thể thay thế

·        Lọc dầu bôi trơn

Hệ thống màng lọc dầu bôi trơn có thể thay thế

·        Hệ thống lọc gió

Đi kèm theo máy, loại màng khô, có thể thay thế và Ống góp gió vào

·        Hệ thống giải nhiệt làm mát

Bộ tản nhiệt nước (dàn giải nhiệt tuần hoàn bằng thép không rỉ) kết hợp quạt gió đầu trục, đảm bảo máy hoạt động ổn định ngay cả khi ở chế độ quá tải 110%. Nhiệt độ nước cho phép 105⁰C

·        Điều kiện hoạt động

Khí hậu nhiệt đới (50^oC)

·        Động cơ diesel được trang bị đầy đủ các thiết bị phụ sau:

+ Bộ cao su giảm chấn

+ Bộ lọc gió

+ Ống góp gió vào

+ Ống thoát

+ Bơm nước tuần hoàn

+ Bộ lọc nước và chất chóng ăn mòn

+ Bơm dầu làm trơn

+ Máy nạp ắc-qui 12VDC

+ Động cơ khởi động 12VDC

+ Bộ tản nhiệt và quạt

ĐẦU PHÁT ĐIỆN

·        Nhãn hiệu

LEROY SOMER (Pháp – China)

·        Tình trạng

Mới 100%

·        Loại đầu phát điện

4 cực, không chổi than, kích từ nam châm vĩnh cữu theo kiểu PMG

·        Tiêu chuẩn quản lý chất lượng

ISO 9001

·        Số pha

3 pha / 4 dây (có dây trung tính)

·        Điện áp danh định

400/230 VAC

·        Tần số danh định

50Hz

·        Sự thay đổi tần số ngẫu nhiên

Không vượt quá ± 0,25% ở tải ổn định, từ không tải đến đầy tải

·        Đặc điểm vận hành

Vận hành với tải dao động, trong các chế độ làm việc độc lập hoặc hòa đồng bộ giữa các tổ máy

·        Bộ điều thế tự động (vi xử lý AVR)

Được tích hợp trong Board điều khiển)

·        Sự thay đổi điện thế

– ≤ ±0,5% ở tải không đổi – từ không tải đến đầy tải

– Mọi gía trị tải (không tải – đầy tải)

– Mọi trạng thái máy từ lạnh đến nóng

– Độ tụt vận tốc đến 4,5%

BỘ ĐIỀU KHIỂN

·        Nhãn hiệu

AMF 20 / AMF 25

·        Tình trạng

·        Bộ điều khiển

Mới 100%

– Bảng điều khiển máy phát điện được bố trí thuận lợi , dễ nhìn, dễ thao tác .tất cả hệ thống chỉ thị, cảnh báo trên bảng điều khiển đầy đủ, rõ ràng, chính xác

– Có 2 ngõ vào và ngõ ra

– Thiết kế gắn trên máy phát

– Có đèn báo máy đang hoạt động

– Có đèn chiếu sáng bảng điều khiển

– Có chức điều áp kỹ thuật số

– Giám sát và bảo vệ các trạng thái hoạt động của động cơ và đầu phát

– Board mạch chủ điều khiển được bọc lớp vỏ bảo vệ để tránh các tác động từ môi trường

– Tất cả các dữ liệu trên bộ điều khiển có thể được giám sát bằng chức năng cuộn màn hình thông qua các phím hoa tiêu (chỉ hướng)

– Có chế độ tiết kiệm năng lượng màn hình

– Bộ điều khiển và bảng hiển thị có thể vận hành ở nhiệt độ môi trường đến 70⁰C với độ ẩm 95%.khả năng lưu kho o nhiệt độ đến 80⁰C

·        Tiêu chuẩn quản lý chất lượng

ISO 9001

·        Loại thiết bị

Bộ điều khiển kỹ thuật số LCD

·        Hệ thống điều khiển và bảo vệ

Ứng dụng công nghệ mới nhất, bao gồm:

+ Bảo vệ đầu phát điện và hệ thống điện tránh các tác động của các sự cố như ngắn mạch, quá tải, sụt điện áp, giảm tần số (các chức năng điều khiển bằng vi xử lý)

+ Tất cả các thiết bị, thành phần của hệ thống điều khiển được thiết kế để chịu đựng được độ rung vận hành của tổ máy phát điện

Điều khiển bằng nút nhấn

Có nút dừng máy khẩn cấp

Màn hình LCD, hiển thị các thông số và các chức năng điều khiển

Ghi nhận và lưu lại 30 sự kiện lỗi gần nhất theo thời gian thực giúp việc chuẩn đoán và xử lý lỗi được dễ dàng

Có 06 ngõ vào và 06 ngõ ra mở rộng cho người sử dụng có thể lập trình được

·        Bộ điều khiển tiêu chuẩn

Có các chức năng:

+ Bộ điều khiển chu kỳ đề

+ Bảng điều khiển hiển thị số

+ Công tắc dừng khẩn cấp

+ Bộ điều khiển chạy cầm chừng (idle)

+ Công tắc menu

+ Bảng điều khiển được chiếu sáng

+ Khởi động từ xa

+ Công tắc reset

+ Công tắc Run-Off-Auto

+ Công tắc chọn pha, Volt, Ammeter

Phụ kiện kèm theo máy

Phụ kiện nhập khẩu đồng bộ theo máy gồm:

+ Pô giảm thanh

+ Ống nhún đàn hồi

+ Bình ắc-qui

+ Bộ sạc duy trì bình ắc-qui (điện thế 220~230Vac)

+ Sổ tay vận hành máy phát điện

+ Bồn nhiên liệu nằm dưới chân máy

+ Nhớt bôi trơn, nước làm mát (cấp tại Việt Nam)
